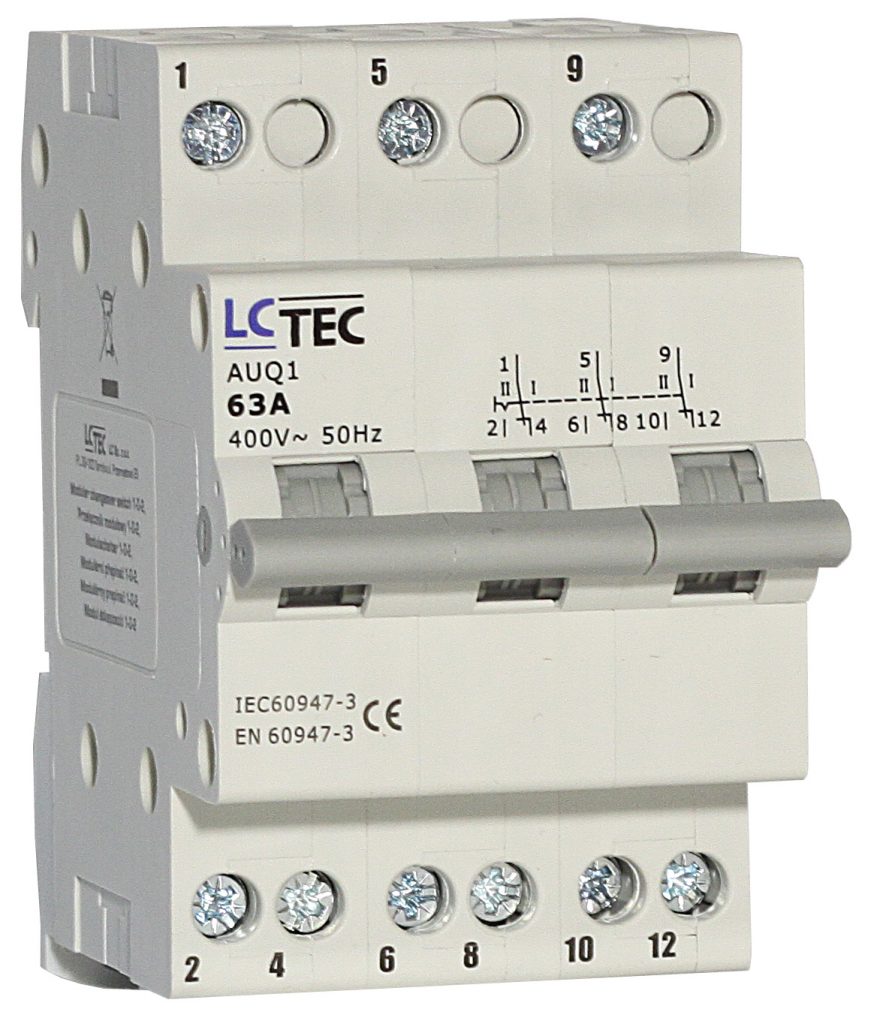

Przełącznik modułowy 1-0-2 sieć-agregat AUQ1
Pliki do pobrania:
Napięcie znamionowe
AC 240/400 V
Ilość pól
1-4
Prąd znamionowy
63A
Opis produktu
Przełącznik modułowy zwany również przełącznikiem trójpołożeniowym lub sieć-agregat jest używany do przełączania źródeł zasilania. Posiada trzy położenia dźwigni, dwie skrajne o wyprowadzonych połączeniach oraz jedno umiejscowione w środku oznaczone zerem. Jest wykorzystywany również w układach sterowania. Daje możliwość wyboru sterowania jednym z dwóch obwodów lub ich całkowite wyłączenie. Umożliwia sterowanie innymi aparatami modułowymi lub bezpośrednio odbiornikami.
Specyfikacja techniczna
| Prąd znamionowy | 63 |
|---|---|
| Napięcie znamionowe | 1P, 2P AC 240 3P, 4P AC 400 |
| Częstotliwość znamionowa | 50/60 |
| Liczba biegunów | 1P, 2P, 3P,4P |
| Liczba modułów | 1M,2M,3M,4M |
| Napięcie znamionowe udarowe wytrzymywane | 4 |
| Przekrój przewodów łączeniowych | 1-16 |
| Trwałość mechaniczna | 20000 |
| Trwałość elektryczna | 10000 |
| Norma | PN-EN IEC 60947-3 |
| Moment dokręcania zacisków | 1,5 |
| Stopień ochrony | IP20 |
